寬頻率 | 手持式
50k~4.4GHz寬頻
用于天線、電纜、濾波器、雙工器等射頻組件的測量
手持式設計
7寸高清大屏，全觸屏操作
中文操作界面
|
桌面測量利器
全金屬機身，有效屏蔽電磁干擾
N型射頻接口，堅固耐用
帶有背部支架，符合人體工學
內置鋰電池可續航4小時
|
|
|

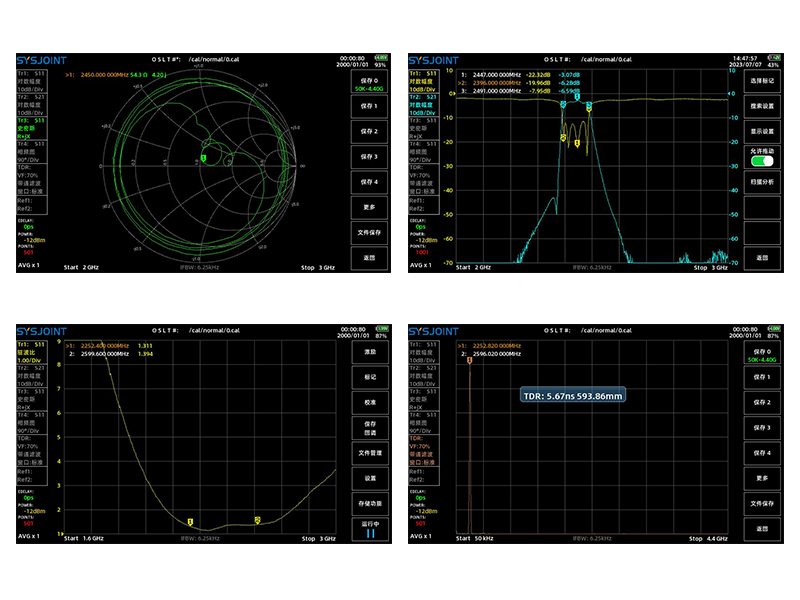

豐富的顯示模式
支持史密斯圓圖，幅頻特性，相頻特性,
駐波比，極坐標，群時延，阻抗，導納，時域等多種顯示模式 |

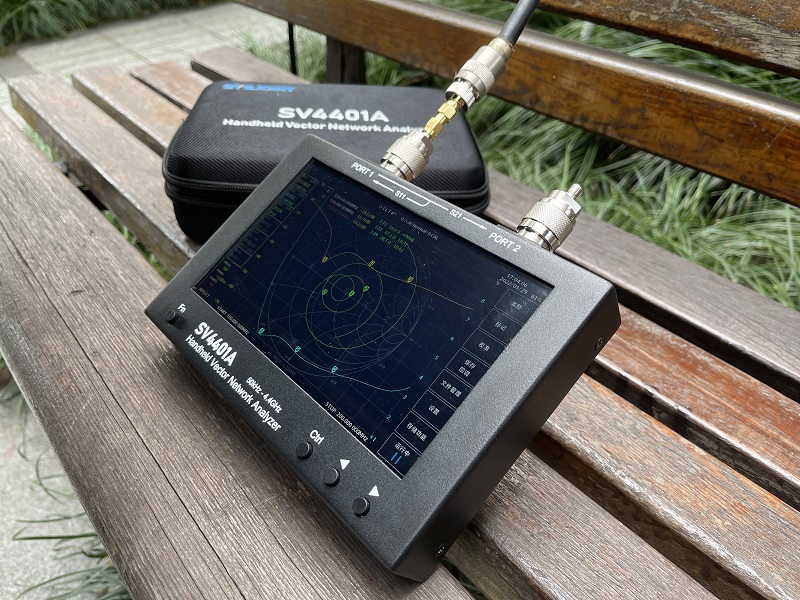

戶外使用，得心應手
配備高亮顯示屏，戶外場景下屏幕內容清晰可見
配備物理按鍵，操作便捷流暢
支持本地截屏功能
配備8GB海量存儲空間 |  |
 |

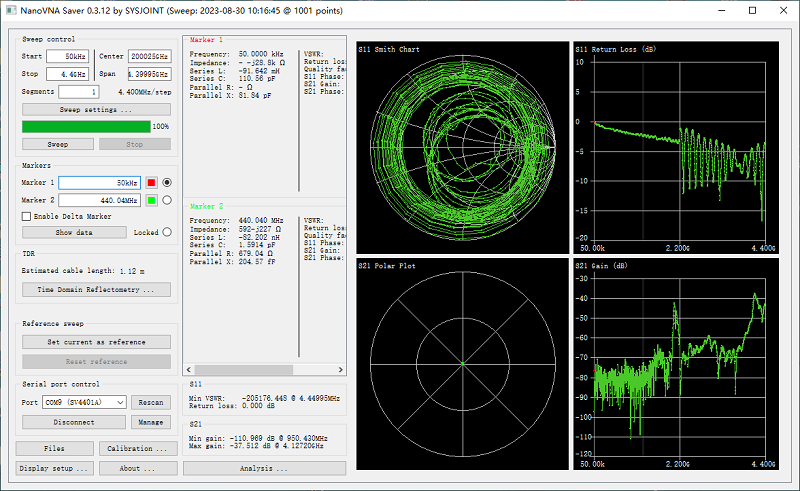

上位機軟件
提供功能強大的Windows上位機軟件
|

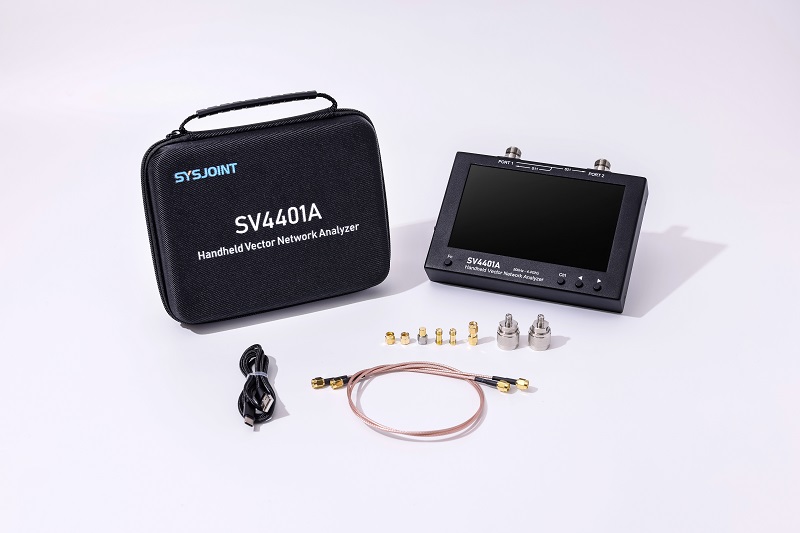

配件齊全，開箱即用
附贈SMA校準件、N轉SMA轉接頭、延長電纜、
Type-C充電/數據線、精美收納包
提供持續的固件優化升級 |  |
產品介紹
SV4401A是一款手持式矢量網絡分析儀，測量頻率范圍50kHz~4.4GHz，可測量S11和S21參數，其中，S11動態范圍50dB，S21動態范圍75dB。
SV4401A可用于測試MF/HF/VHF/UHF頻段的各類天線，如短波天線、ISM頻段天線、WiFi天線、藍牙天線、GPS天線等，也可用于測量濾波器、放大器、衰減器、電纜、功分器、耦合器、雙工器等射頻組件，并支持幅頻曲
線、相頻曲線、駐波比、史密斯圓圖、極坐標、群時延等多種顯示格式。此外，SV4401A還具有TDR功能，可用于測量電纜長度。
SV4401A采用全金屬機殼設計，堅固耐用，并可有效屏蔽電磁干擾。機身尺寸190mmx130mmx30mm，小巧便攜，并設計有背部支架，方便桌面使用。機身采用N型射頻接頭，并配備了N轉SMA轉接頭，方便連接各類被測
件。得益于優化設計的高速處理系統，SV4401A具有400點/秒的測量速度，可實現準實時測量，掃描點數最大可設置為1001點。顯示屏采用7寸高亮IPS電容觸摸屏，戶外場景下屏幕內容清晰可見。
SV4401A采用全觸屏設計，配合4個實體按鍵，用戶可快速設置頻率、刻度、開/關跡線、添加/刪除標記點、截屏等，操作便捷流暢。
SV4401A內置兩顆3350mAh的18650鋰電池，續航時間可達4小時。充電接口采用USB Type-C，使用附贈的Type-C電纜即可對設備充電，也可用于數據傳輸和固件升級。同時，SV4401A內置8GB存儲卡，可用于存儲校準狀
態、snp文件、截屏圖像等。
產品特點
● S11動態范圍：50dB，S21動態范圍：75dB；
● 采用7寸高亮IPS電容觸摸顯示屏，戶外場景下屏幕內容清晰可見；
● 全金屬機殼，有效屏蔽電磁干擾，確保測量精度；
● 機身采用N型射頻接頭，并配備N(xiāo)轉SMA轉接頭，方便連接各類被測件；
● 全觸屏設計，同時配備4個實體按鍵，操作便捷流暢；
● 機身尺寸190mmx130mmx30mm，小巧便攜；
● 設計有背部支架，方便桌面使用；
● 支持本地截屏，可隨時保存屏幕圖像至內部存儲卡；
● 內置8GB存儲卡，用于存儲校準狀態、snp文件、截屏圖像等；
● 內置2顆3350mAh的18650鋰電池，續航時間可達4小時；
● 支持TDR功能，可用于測量電纜長度；
● 可設置2條參考跡線；
● 最多8個標記點，標記欄可在屏幕任意位置拖動；
● 具有18個校準狀態保存槽位（快速回調），并支持以文件形式保存/回調校準狀態；

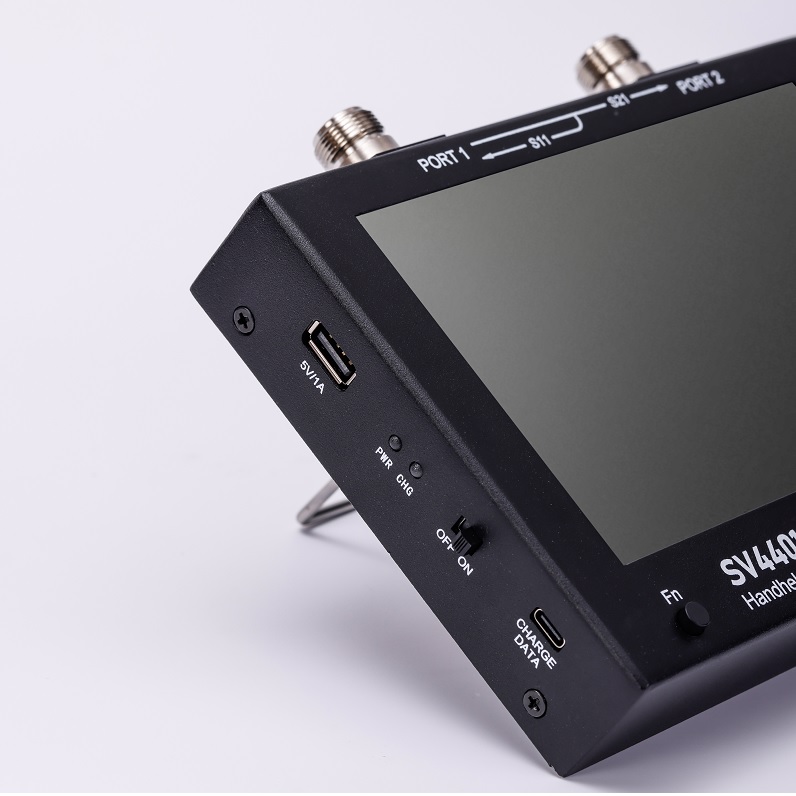

● 采用Type-C接口充電，充電電壓5V；
● 設計有一個USB 5V電源輸出接口，可對外供電；
● 通過虛擬U盤方式升級固件，無需編程器，使用Type-C數據線即可進行固件升級；
● 配備高品質SMA校準件和50cm SMA延長纜；
● 中文操作界面；
● 屏幕亮度可調節；
● 支持自動休眠；
● 支持串口命令和上位機；
● 贈送精美收納包；
產品參數
頻率范圍：50kHz~4.4GHz 跡線數量：7
激勵功率：-42dBm~-12dBm(步進1dB） 標記點數量：8
射頻接口：N型陰頭(配備N(xiāo)轉SMA轉接頭) 校準結果存儲：18組
輸入功率：0dBm（Max） 充電電壓：5V(建議用5V/2A充電）
頻率精度：＜±1ppm 存儲容量：8GB存儲卡
頻率步進：10kHz(Min) 功耗：5W
S21動態范圍：75dB 外形尺寸：190mmX130mmX30mm
S11動態范圍：50dB 續航時間：4小時
掃描點數量：1001 外殼材質：鐵
掃描速度：400點/秒 重量：1.15kg
中頻帶寬：12.5k/6.25k/3.12k/1k/300Hz/100Hz/30Hz 工作溫度：0~45°
充電/數據接口：USB Type-C
顯示：7寸 IPS液晶屏+電容觸摸
電池：2顆 18650鋰電池
歷史版本固件
SV4401A_App_v0.5.9.zip
1. 新增端口延伸功能，菜單路徑：【校準】-》【端口延伸】;
2. 新增保存跡線功能，以CSV格式保存跡線，菜單路徑：【存儲功能】-》【保存跡線】；
3. 優化搜索功能菜單，可針對每個標記點進行搜索，菜單路徑：【標記】-》【搜素設置】；
4. 新增校準件參數編輯功能，菜單路徑：【校準】-》【編輯校準件】；
5. 提高了1M~140MHz頻段的掃描速度（達到400點/秒）；
6. 優化了自動刻度功能；
7. 屏幕左上角增加運行狀態標識；
SV4401A_App_v0.5.1.zip
1. 新增信號發生器功能，在【激勵】->【信號發生器】中打開；
2. 新增多種跡線格式：阻抗模值、電導圖、電納圖、并聯電阻、并聯電抗、串聯電容、串聯電感、并聯電容、并聯電感；
3. 新增最大保持、最小保持功能（僅針對幅頻對數及駐波比），通過長按屏幕空白處彈出菜單進行設置；
4. 增加對數掃描功能。在【激勵】->【頻率設置】->【對數掃描】中打開；
5. TDR模式下，橫坐標改為時間軸；
6. 增加自動保存功能，在【存儲】->【自動保存】中打開；
7. 修復了掃描分析中VSWR分析模塊的BUG；
8. 新增自動刻度功能：長按跡線控制框彈出菜單并選擇【自動刻度】；
SV4401A_App_v0.4.0.zip
1. 修復了設備無法休眠或喚醒后跡線不再刷新的bug；
2. 修復了S11測量結果曲線不夠平滑的問題；
3. 優化了TDR功能，TDR模式下其他跡線將會關閉，退出TDR模式可恢復原來的狀態；
4. 增加TDR跡線峰值搜索功能；
5. SWR數值精確到小數點后三位；
-------------------------------------------------------------------------------------
SV4401A_App_0.3.1.zip
1. 修復了S21數值顯示為“nan”的bug;
2. 修復了無法設置時間和日期的bug；
-------------------------------------------------------------------------------------
SV4401A_App_0.3.0.zip
1. 修復了測量結果數值顯示為NAN的bug；
2. 修復了TDR跡線異常的bug；
3. 修復了時間顯示錯亂的bug;
4. U-disk模式下增加對LINUX和MACOS的支持；
5. 開放TTL_UART接口，允許上位機通過TTL_UART與SV4401A通信；
6. 瀏覽圖片時可通過左/右按鍵切換圖片，按CTRL可退出瀏覽；
7. 140MHz以下頻段掃描速度提升30%，1MHz以下頻段掃描速度提升100%；
8. 當僅開啟S11通道或僅開啟S21通道時，掃描速度進一步提升，最高可達500點/秒；
9. 新增“出廠設置”按鈕，可將設備恢復為默認設置。
-------------------------------------------------------------------------------------
SV4401A_App_0.2.1.zip
1. 新增自動分析功能：可通過菜單【標記】->【掃描分析】開啟該功能；
2. 新增snp文件解析功能：在文件管理器中可打開并載入本地snp文件；
3. 當保存校準狀態至已被占用的保存槽位時，將彈出對話框詢問是否覆蓋；
4. 新增3條控制臺命令：save、recall、cal；
5. 當改變掃描頻率范圍時參考跡線將自動被清除；
6. 修復了回調校準狀態時電延時不更新的BUG；
7. 優化了主界面掃描頻率范圍的顯示格式；
-------------------------------------------------------------------------------------
